无源三阶互调失真测量和分析

2011/1/2

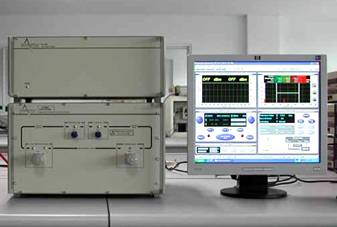

当两个或两个以上频率的射频信号功率同时出现在无源射频器件中，就会产生无源互调(PIM)产物。这种产物是由于异质材料连接的非线性特性而产生的混合信号。典型情况是，它的奇次阶产物(例如IM3=2´F1-F2)可能恰好落在基站的上行或接收波段内，就会对接收机形成干扰，严重时可能使接收机无法正常工作。所以抑制互调干扰是很重要的。

射频器件产生无源互调(PIM)的主要原因有：

1、在射频路径上有劣质的机械接头、接点或安装松动等。

2、在射频元件的制造中使用了某种程度的磁滞材料(例如不锈钢等)。

3、在射频路径的接触内表面或接头处有异质污染物，如残留的焊剂或材料加工的颗粒。

在综合的基站内，大功率放大器和接收机滤波器之间的任何无源器件都会产生一定的无源互调电平。基站天线塔的安装环境也会产生PIM，例如天线附近有金属物体的直接反射波束传送到天线。

三阶互调失真会降低通信系统的性能。发射信号中过大的三阶互调产物会干扰其它的接收机，最终造成接收机无法正常工作。过去，设计者较为关心有源器件的互调测试。但是随着通信系统的发展和系统质量的提高，对无源器件的互调也越来越重视了。
