表面转移阻抗(三同轴测量方法)

          目前，对于屏蔽对称电缆和屏蔽多芯等类似于同轴电缆的表面转移阻抗测量国内还未有标准，IEC 62153-4-3：2002电磁兼容——表面转移阻抗（三同轴测量方法）及EN 50289-1-6：2002转移阻抗（三同轴测量方法）是一种既可以测量同轴电缆又可以测量类同轴的屏蔽对称和屏蔽多芯电缆的转移阻抗试验方法。IEC 62153-4-3：2002有测试方法A（匹配-短路法）和测试方法B（短路-短路法）两种，其中测试方法A与EN 50289-1-6：2002测量方法完全相同。本文介绍的是IEC 62153-4-3：2002测试方法A的内容。该方法在100MHz频率以下测量无须在屏蔽室内进行，且测量较为方便。


         信息产业部信息传输线质量监督检验中心于2001年起就已开展了转移阻抗（三同轴测量方法）的研究和测量，并向行业内提供此项检测服务，满足了日益增长的转移阻抗测量的需要。


         1．转移阻抗ZT的定义
          一个短电气长度的纵向均衡屏蔽的转移阻抗ZT定义为单位长度上由被测的屏蔽及测量夹具形成的，在匹配外电路上感应的纵向电压U2和馈入内电路的电流I1之比。反之亦然。

               

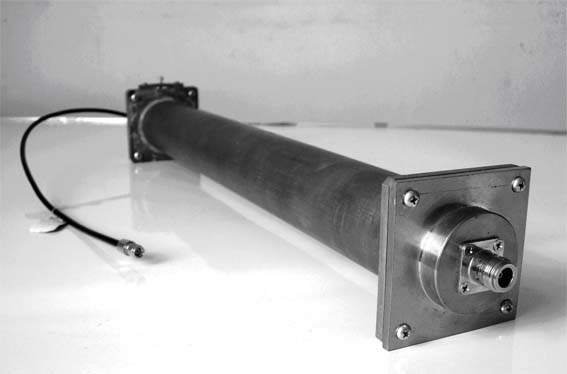

   三同轴测试装置图
