漏泄电缆耦合损耗测量

漏泄电缆也称敷设电缆是一种具有不完全封闭外导体的同轴通信电缆，它广泛应用于铁路公路隧道、地铁、电梯通信中，漏泄电缆利用其电磁耦合的缆辐射的特性，在隧道、地铁等无线电传输无法实现的地方起到无线通信的作用。随着我国铁路建设和城市建设的加快发展，今后几年中漏泄电缆产品将迎来难得的发展机遇。

耦合损耗是漏泄电缆区别于普通的通信电缆的一个重要指标，它是表征漏泄电缆与外界环境之间相互耦合强度的特征参数。耦合损耗测量方法在IEC61196-4和GB/T17737.4同轴通信电缆第4部分：辐射电缆分规范中有明确规定，其定义如下：

        Lc=10lg(Pt/Pr)                           (1)

        式中：

        Lc——耦合损耗，dB；

        Pt——漏泄电缆内的传输功率，W；

        Pr——标准偶极子天线的接收功率，W。

由于某一处漏泄电缆内的传输功率等于电缆输入功率减电缆输入端到该处的功率衰减，因此，局部耦合损耗αc(z)计算公式如下：

        αc(z)=Ne-(α×z)-Nr(z)                         (2)

        式中：

        αc(z)——局部耦合损耗，单位dB；

        Ne——电缆输入端的电平，单位dBm；

        Nr(z)——天线处的接收电平，单位dBm；

        α——电缆的衰减常数，单位dB/km；

        z——电缆输入端到天线处的距离，单位km。

测得的耦合损耗可由αc50和αc95两个典型值来表征，αc50耦合损耗指50%接收概率，即50%测得的局部耦合损耗小于该值；αc95耦合损耗指95%接收概率，即95%测得的局部耦合损耗小于该值。

在IEC61196-4和GB/T17737.4标准中，电缆长度至少要10倍于测量频率下的波长，同时为确保测量有效，必须要有足够的位置分辨率标准规定，在95%接收概率时，每半波长要进行10次测量来计算耦合损耗。因此耦合损耗的测量依靠人工是不可能实现的，必须借助计算机和自动测量系统。

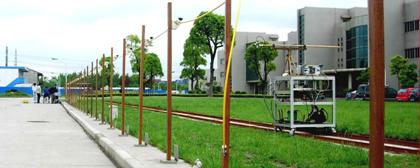

国家信息传输线质量监督检验中心根据最新版IEC 61196-4标准，自行研发了漏泄电缆耦合损耗自动测试系统（见下图），该系统包括轨道车、伺服控制系统、信号源、接收机、天线和计算机程控系统等，可以完全满足同轴漏泄电缆耦合损耗的测试要求。
