表面转移阻抗（三同轴法）测量

2010/5/5

目前，对于屏蔽对称电缆和屏蔽多芯等类似于同轴电缆的表面转移阻抗测量国内还未有标准，IEC 62153-4-3:2002 电磁兼容——表面转移阻抗（三同轴测量方法）及EN 50289-1-6:2002 转移阻抗（三同轴测量方法）是一种既可以测量同轴电缆又可以测量类同轴的屏蔽对称和屏蔽多芯电缆的转移阻抗试验方法。IEC 62153-4-3:2002有测试方法A（匹配-短路法）和测试方法B（短路-短路法）两种，其中测试方法A与EN 50289-1-6:2002测量方法完全相同。本文介绍的是IEC 62153-4-3:2002测试方法A的内容。该方法在100MHz频率以下测量无须在屏蔽室内进行，且测量较为方便。

1．转移阻抗ZT的定义

一个短电气长度的纵向均衡屏蔽的转移阻抗ZT定义为单位长度上由被测的屏蔽及测量夹具形成的，在匹配外电路上感应的纵向电压U2和馈入内电路的电流I1之比。反之亦然。

2．转移阻抗的测试方法

通过测量在三同轴装置中的电缆来测定电缆的转移阻抗。试样电缆的屏蔽和内导体组成内电路，电缆屏蔽和同轴测试夹具组成外电路，且内电路即电缆终端是匹配的，外电路的近端即电缆屏蔽的近端是短路的，远端连接到接收机。

3．电缆试样准备及其测试装置

    测试样品的长度不能超过耦合长度的50%。

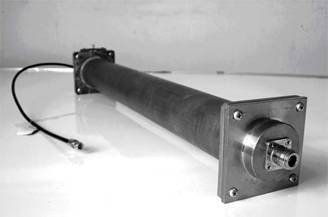

    测试装置是一个三同轴的测试管，试样必须适合于测试装置，电缆屏蔽形成了内电路的外导体和外电路的内导体。外电路的外导体是一没有铁磁性的金属（如黄铜或纯铜）良导体管，在电缆馈入端测试管与屏蔽之间短路。
    测量设备可以是一台网络分析仪，或是独立的信号发生器和选频测试接收机。测量极低的转移阻抗时需使用低噪声放大器来放大接收的信号。如电缆的特性阻抗与信号发生器不一致时，还需要在两者之间采用阻抗匹配器。

4．阻抗匹配

如果内电路的特性阻抗和信号发生器之间反射系数＞0.2，必须使用阻抗匹配器。这可以用带有一个串联电阻Rs和一个并联电阻Rp来实现（商用的适配器可用来进行一些典型阻抗的组合，如50/75Ω）。

信息产业部信息传输线质量监督检验中心（上海23所检验中心）于2001年起就已开展了转移阻抗（三同轴测量方法）的研究和测量，并向行业内提供此项检测服务，满足了日益增长的转移阻抗测量的需要。
