网络分析仪工作原理及使用要点

2010/5/1

本文简要介绍41所生产的AV362O矢量网络分析的测量基本工作原理以及正确使用矢量网络分析测量电缆传输及反射性能的注意事项。

1. DUT对射频信号的响应

矢量网络分析仪信号源产生一测试信号，当测试信号通过待测件时，一部分信号被反射，另一部分则被传输。图１说明了测试信号通过被测器件（DUT）后的响应。

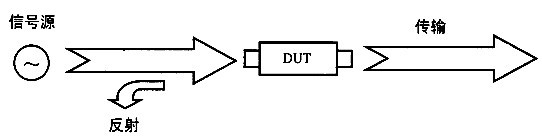

图１ DUT对信号的响应

2. 整机原理：

矢量网络分析仪用于测量器件和网络的反射特性和传输特性，主要包括合成信号源、S参数测试装置、幅相接收机和显示部分。合成信号源产生30k～6GHz的信号，此信号与幅相接收机中心频率实现同步扫描；S参数测试装置用于分离被测件的入射信号R、反射信号A和传输信号B；幅相接收机将射频信号转换成频率固定的中频信号，为了真实测量出被测网络的幅度特性、相位特性，要求在频率变换过程中，被测信号幅度信息和相位信息都不能丢失，因此必须采用系统锁相技术；显示部分将测量结果以各种形式显示出来。其原理框图如图２所示：

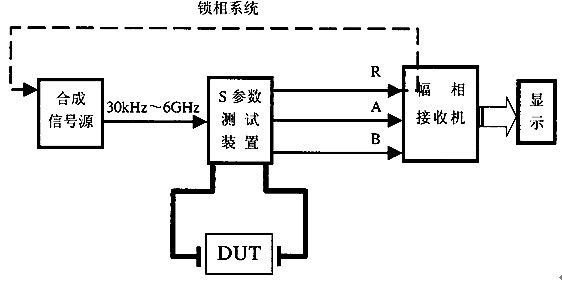

图２矢量网络分析仪整机原理框图

矢量网络分析内置合成信号源产生30k～6GHz的信号，经过S参数测试装置分成两路，一路作为参考信号R，另一路作为激励信号，激励信号经过被测件后产生反射信号A和传输信号B，由S参数测试装置进行分离，R、A、B三路射频信号在幅相接收机中进行下变频，产生4kHz的中频信号，由于采用系统锁相技术，合成扫频信号源和幅相接收机同在一个锁相环路中，共用同一时基，因此被测网络的幅度信息和相位信息包含在4kHz的中频信号中，此中频信号经过A/D模拟数字变换器转换为数字信号，嵌入式计算机和数字信号处理器（DSP）从数字信号中提取被测网络的幅度信息和相位信息，通过比值运算求出被测网络的S参数，最后把测试结果以图形或数据的形式显示在液晶屏幕上。
